[Arduino] LCD Test01

LCD 시험

▣ 다음은 Arduino R3와 LCD(ADM1602K-FS(RGB)-FBW)를 연결하여 LCD의 기능을 시험해보는 작업에 대한 상세 내용에 대한 기술이다. 이 작업은 시험용 작업이며, LCD의 설명 페이지(http://www.arduino.cc/en/Tutorial/LiquidCrystal)를 기초로 작성하였다.



1. Arduino와 LCD()를 연결하는 회로는 아래와 같다.

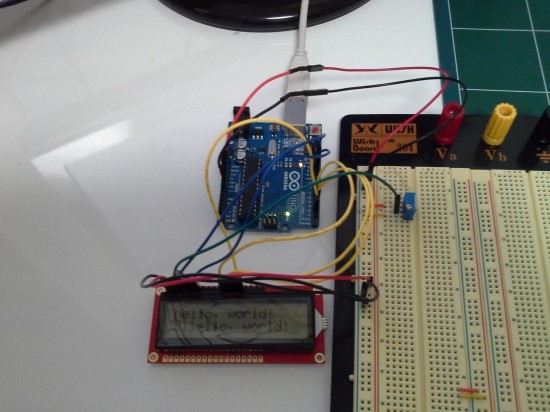

2. Arduino와 LCD를 연결한 사진은 아래와 같다.



3. Arduino의 펌웨어 소스코드는 아래와 같다.

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup(){
  lcd.begin(16,2);
}

void loop(){
  int tInt01=0;
//  lcd.setCursor(0,0); // first column of the upper line
  lcd.setCursor(2,0); // third column of the upper line
//  lcd.print("My name is : "); // ==> Correct
  lcd.print("My name is : " + tInt01); // ==> No Response
  lcd.setCursor(0,1); // Initial column of the lower line
  lcd.print(millis()/1000);
  tInt01++;
//  lcd.print("Hello, world!"+tInt01);
}
