아두이노를 이용하여 ATTiny13에 프로그래밍하기

아두이노(#Arduino)를 이용하여 ATTiny13에 프로그래밍하는 방법에 대해 설명한다.



준비물

• 아두이노 IDE
• 아두이노 우노
• 브레드보드
• 커넥터(ISP용)
• ATTiny13



1. 아두이노에 대해서는 잘 아실거라 생각해서 패스~

2. 아두이노 우노를 연결한다.

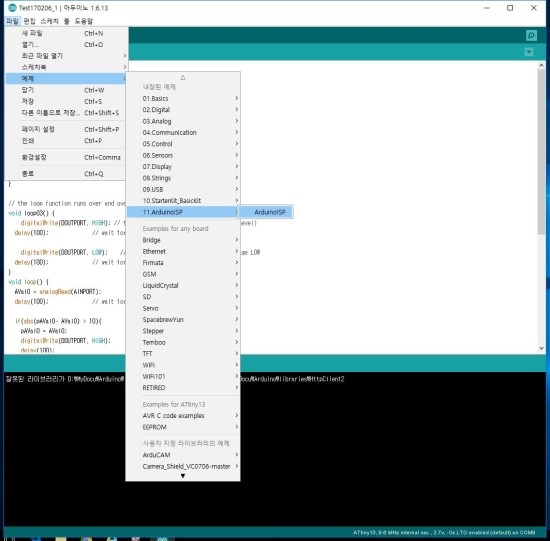

3. 아두이노 IDE에서 파일 > 예제 > ArduinoISP를 연다(아래 사진 참조)



4. 아두이노 우노에 '업로드'한다.

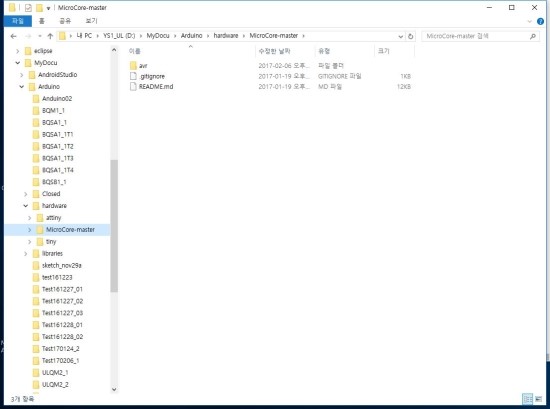

5. '링크'를 참조하여 ATTiny13 Core File for Arduino를 다운로드하여 Hardware 폴더 아래에 저장한다.(아래 사진 참조)



6. 아두이노IDE를 재시작한다.

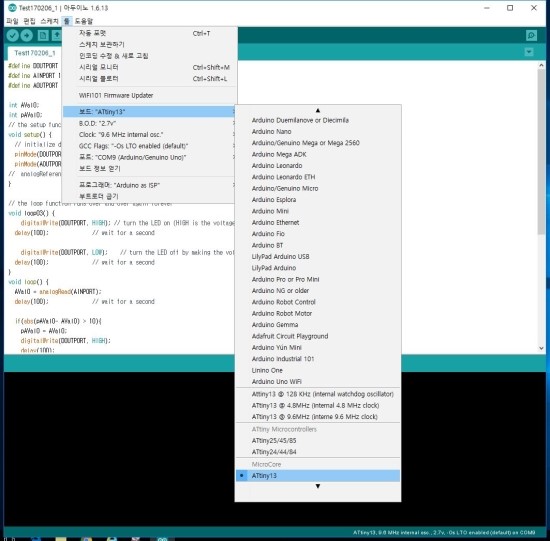

7. 아두이노IDE의 '툴' 메뉴에서 아래 사진과 같이 설정한다.

8. '링크'를 참조하여 아두이노 우노와 ATTiny13을 연결한다.



9. 적합한 명령어로 프로그래밍하여 '업로드'한다.



10. 정상 동작 여부를 확인한다.



https://unsentables.tistory.com/17
