[BiliMon] 이차전지 충전전압 모니터링 결과







[데이터 설명]

• 그래프 제목:

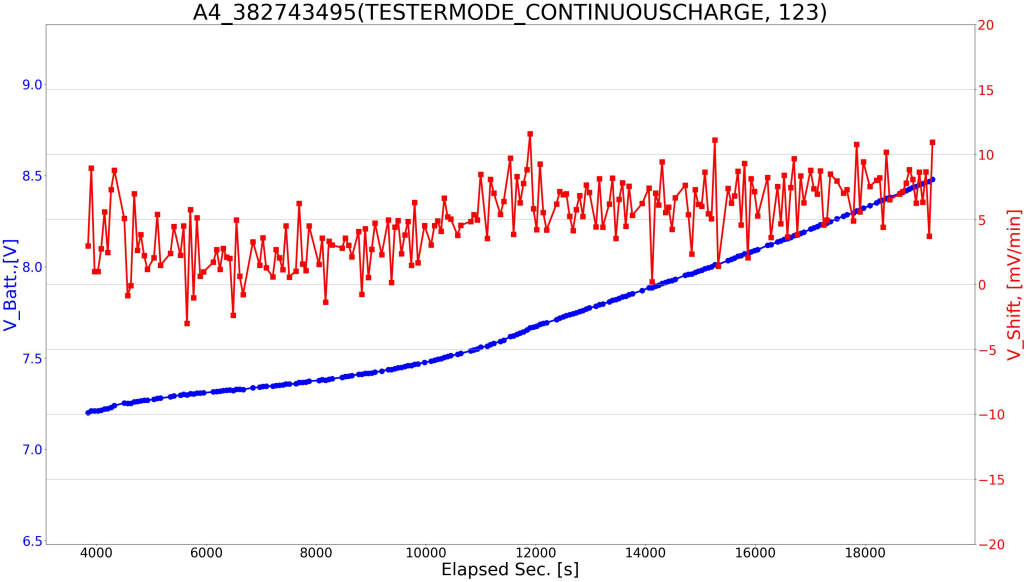

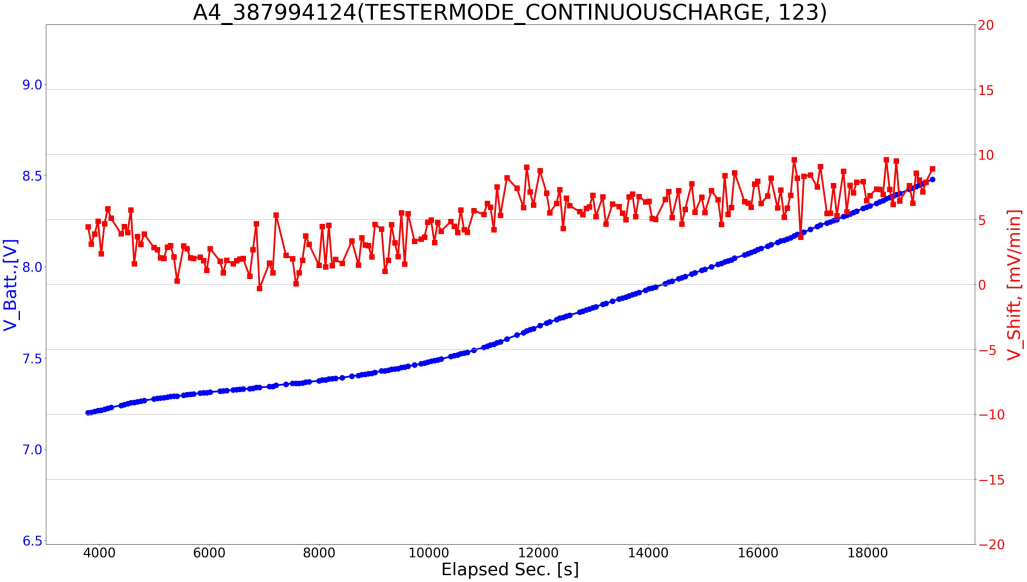

  A4_387994124 (TESTERMODE_CONTINUOUSCHARGE, 123)
  → 특정 배터리(A4_387994124)에 대해 "연속 충전 모드(TESTERMODE_CONTINUOUSCHARGE)"로 시험한 결과
• X축:
  Elapsed Sec. [s] → 시간 경과(초) 단위
• 왼쪽 Y축 (파란색): V_Batt. [V] → 배터리 전압
• 오른쪽 Y축 (빨간색): V_Shift. [mV/min] → 분당 전압 변화율

---

✅ 그래프 해석

🔷 파란색 곡선: V_Batt. [V]

• 배터리 전압이 충전 중 지속적으로 상승하고 있음
• 7.2V 부근에서 시작하여 약 8.6V까지 점진적으로 증가
• 경향적으로 선형보다는 지수적으로 완만한 곡률을 가짐 (충전 곡선 형태)

🔴 빨간색 곡선: V_Shift. [mV/min]

• 전압 변화율을 나타냄 (dV/dt 개념)
• 충전 초기에는 비교적 변화율이 높거나 변동성이 있음
• 중간 구간에서 약간 하강했다가, 이후 다시 점진적으로 상승
• 노이즈가 포함되어 있으나, 전반적으로 증가 추세
