[BiliMon] 이차전지 충전 테스트 with 분당 전압변화율





1. 시험 개요

• 시험모드: CONTINUOUS CHARGE (연속 충전 테스트)
• 시료 ID: A4_2180881044
• 시험번호: 123
• 목적: 배터리 충전 중 전압(V_Batt) 상승 및 전압 변화율(V_Shift)의 시간 경과에 따른 거동 분석

---

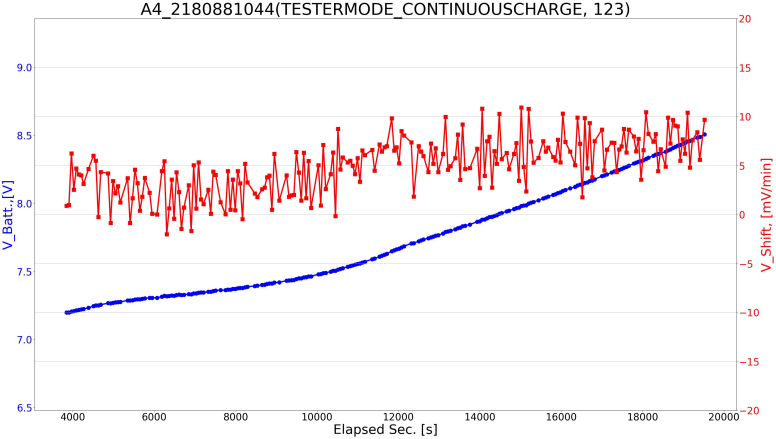

2. 축 구성 및 단위



구분	축	색상	단위
경과 시간	X축	-	seconds (s)
배터리 전압 V_Batt	좌측 Y축	파란색 (blue)	Volt (V)
전압 변화율 V_Shift	우측 Y축	빨간색 (red)	mV/min





---

3. 데이터 해석

📘 V_Batt (파란색 선)

• 초기 전압은 약 7.2V 부근에서 시작
• 충전이 진행되면서 전압이 지속적으로 상승
• 종료 시점(약 20,000초)에서 전압은 약 8.4V 이상에 도달
• 전압 상승 곡선은 지속적이고 완만하며 점차 가속되는 경향을 보임

📕 V_Shift (빨간색 선)

• 전압 변화율은 전체적으로 5~10 mV/min 사이에서 진동
• 중간중간 소폭 하락 구간도 있으나 전체적으로는 완만한 상승 경향
• 데이터에 노이즈 성분 존재하나, 전반적으로 전압이 일정 비율로 증가하고 있음을 확인 가능

---

4. 의미 및 결론

• 충전 상태의 안정성: 전압 상승이 안정적으로 진행되며 급격한 변화 없이 선형 또는 약간 포물선 형태를 띔
• 전압 변화율도 과도한 급등 없이 일정 범위에서 유지
  • 과도한 발열, 내부 저항 증가 등 이상 반응 없음을 시사
• 배터리는 정상적인 충전 거동을 보임

---

5. 활용 가능성 및 시사점

• 충전 알고리즘 검증: 전압 상승 곡선을 통해 CV/CC 충전 방식에서 어느 구간에 해당하는지 확인 가능
• 이상 감지 기준 설정: V_Shift의 평균 및 표준편차를 기준으로 이상 충전(급등/급락 등) 여부 판단 가능
• 배터리 품질 비교용 기준선 확보: 타 셀과 비교 분석 시 정량 지표로 활용 가능
