[BiliMon] 이차전지 방전 테스트, 분당 전압변화율









1. 시험 개요

• 시험모드: CONTINUOUS DISCHARGE (연속 방전 테스트)
• 시료 ID: A6_3381998243
• 시험번호: 123
• 목적: 배터리의 연속 방전 중 전압(V_Batt) 변화와 전압 변화율(V_Shift)의 시간 경과에 따른 거동 분석

---

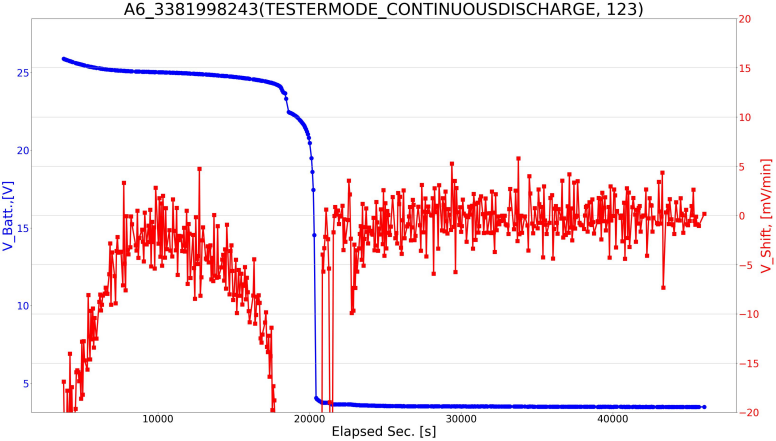

2. 축 구성 및 단위

항목 축 색상 단위

구분	축	색상	단위
경과 시간	X축	-	seconds (s)
배터리 전압 V_Batt	좌측 Y축	파란색 (blue)	Volt (V)
전압 변화율 V_Shift	우측 Y축	빨간색 (red)	mV/min

---

3. 데이터 해석

📘 V_Batt (파란색 선)

• 초기 전압: 약 26V 수준에서 시작
• 방전이 진행되면서 완만하게 감소
• 약 19,000초 이후 급격히 감소, 이후 거의 0V로 수렴
  • 이는 배터리의 방전 종료 시점 (cutoff point) 또는 셀 고장을 의미할 수 있음
• 이후 일정 시간 동안 전압이 유지되지 않고 0V 근처에 머무름

📕 V_Shift (빨간색 선)

• 방전 초기에는 전압 변화율이 높다가 일정 전압 근처에서 최소가 되며 이후 전압 변화율이 증가하는 현상을 나타냄.
• 배터리 전압 24V 근처에서 전압 변화율이 최소가 됨.
• 19,000초(약 300분) 이후 급격한 전압 하락과 함께 V_Shift 값의 급변



4. 의미 및 결론

• 정상 방전 구간: 0 ~ 19,000초
  • 전압이 안정적으로 감소하고, 변화율도 일정한 경향
• 임계점: 약 19,000초
  • 전압이 급격히 떨어짐 → 배터리 종료 조건 도달
• 이후 데이터: 방전 완료 후 측정된 것으로 판단
  • 잔류 전압 변화 분석 또는 잔류 반응 여부 측정 가능성

---

5. 활용 가능성

• 배터리의 방전 곡선 분석을 통한 품질 평가
• 전압 변화율을 기반으로 수명 예측 알고리즘 개발
• 방전 종료 시점 탐지 자동화에 활용

---
