[Amp.Tester] 2배 증폭 테스트 부품 장착

bizmaker 2023. 10. 28. 17:15
Op-Amp는 다양한 기능을 구현할 수 있도록 도와주는 범용 IC이다.
증폭기, 적분기, 미분기, 슈미트 트리거 등
제품 개발 단계에서 각 용도에 맞게 회로 구성을 테스트할 수 있도록 보드가 설계됐다.

기본 부품 : LM2904D, LT1006



https://www.digikey.com/en/products/detail/texas-instruments/LM2904DGKR/763620

https://www.digikey.com/en/products/detail/analog-devices-inc/LT1006S8-TRPBF/960108

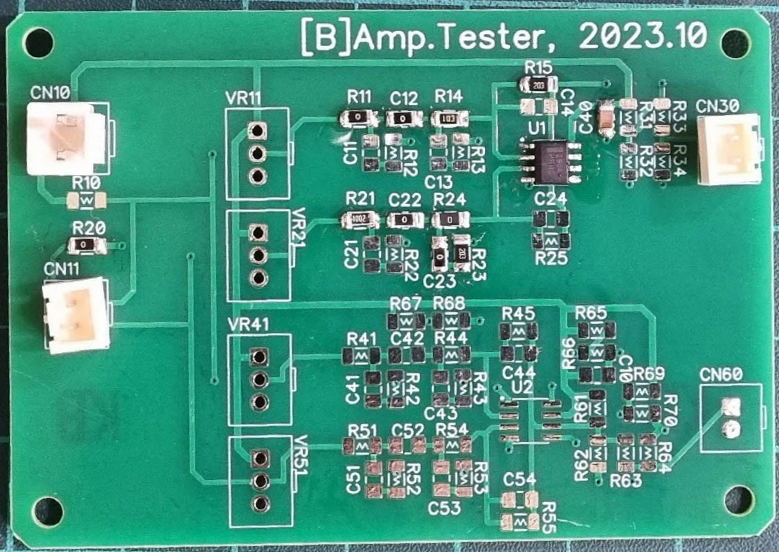

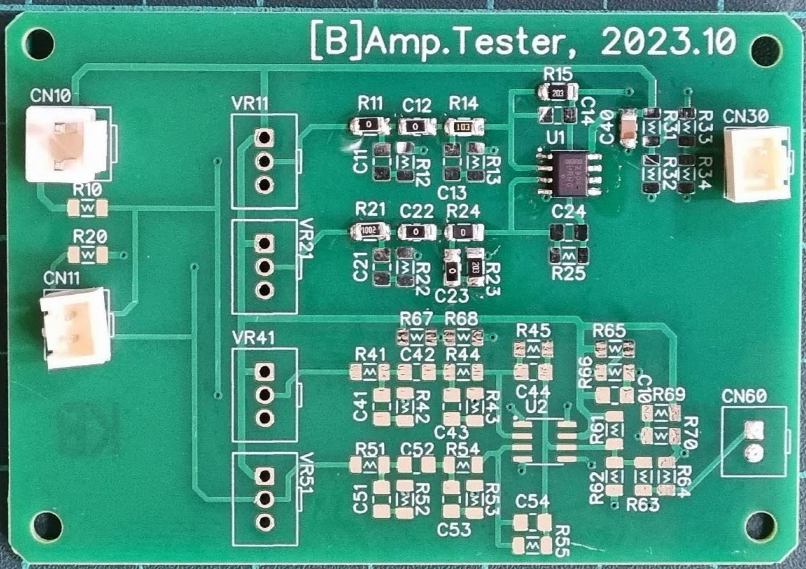

2배 증폭 테스트를 위한 부품

  • 10k옴 저항
  • 20k옴 저항
