대전류 FET



모델명	AOD413A	AOD442G
종류	이산 반도체 제품 트랜지스터 FET, MOSFET 단일 FET, MOSFET	이산 반도체 제품 트랜지스터 FET, MOSFET 단일 FET, MOSFET
제조업체	Alpha & Omega Semiconductor Inc.	Alpha & Omega Semiconductor Inc.
계열	-	-
포장	테이프 및 릴(TR) 컷 테이프(CT) Digi-Reel®	테이프 및 릴(TR) 컷 테이프(CT) Digi-Reel®
제품 현황	활성	활성
FET 유형	P채널	N채널
기술	MOSFET(금속 산화물)	MOSFET(금속 산화물)
드레인 - 소스 전압(Vdss)	40 V	60 V
전류 - 연속 드레인(Id) @ 25°C	12A(Tc)	13A(Ta), 40A(Tc)
구동 전압(최대 Rds On, 최소 Rds On)	4.5V, 10V	4.5V, 10V
Rds On(최대) @ Id, Vgs	44m옴 @ 12A, 10V	18m옴 @ 20A, 10V
Vgs(th)(최대) @ Id	3V @ 250µA	2.7V @ 250µA
게이트 전하(Qg)(최대) @ Vgs	21 nC @ 10 V	68 nC @ 10 V
Vgs(최대)	±20V	±20V
입력 정전 용량(Ciss)(최대) @ Vds	1125 pF @ 20 V	1920 pF @ 30 V
FET 특징	-	-
내전력(최대)	2.5W(Ta), 50W(Tc)	6.2W(Ta), 60W(Tc)
작동 온도	-55°C ~ 175°C(TJ)	-55°C ~ 150°C(TJ)
실장 유형	표면 실장	표면 실장
공급 장치 패키지	TO-252(DPAK)	TO-252(DPAK)
패키지/케이스	TO-252-3, DPak(2 리드(lead)+탭), SC-63	TO-252-3, DPak(2 리드(lead)+탭), SC-63
기준 제품 번호	AOD41	AOD44

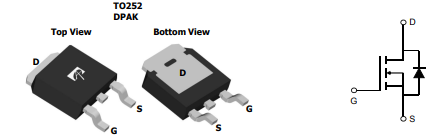

AOD413A

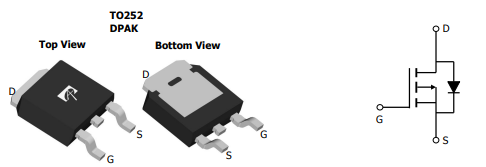

AOD442G
