일반적으로 Atmel사에서 제작하는 마이크로 컨트롤러는 ISP를 통해 프로그래밍.
최근 들어 ATMega128 또는 ATMega328 등 고급 8비트 마이크로 컨트롤러를 이용한 Arduino 시리즈가 메이커들 사이에서 많이 활용되고 있음.
저가, 경량의 마이크로 컨트롤러 시리즈인 ATTiny 시리즈는 특정한 용도에 활용
ICSP를 이용한 프로그래밍이 아닌 Arduino-UNO를 이용한 프로그램에 대해 설명하고자 함.
ㅇ Arduino-UNO R3와 ATTiny45를 연결한 사진
ㅇ ATTiny45를 이용한 PWM 제어
- 프로세스 : 가변저항을 이용하여 ADC에 입력되는 전압을 가변, 센싱된 전압에 해당하는 PWM 출력
* 노란색 : PWM 출력
* 파란색 : ADC 입력 전압
- 90%인 경우

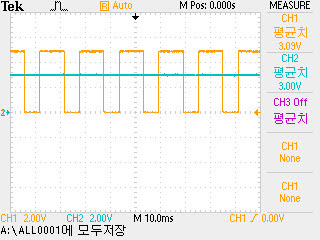

- 50%인 경우

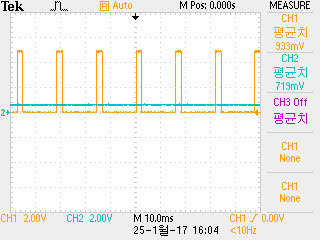

- 10%인 경우
#define DOUTPORT 3
#define AINPORT A1
#define AOUTPORT 1
int AVal0;
// the setup function runs once when you press reset or power the board
void setup() {
// initialize digital pin 13 as an output.
pinMode(DOUTPORT, OUTPUT);
pinMode(AOUTPORT, OUTPUT);
analogReference(DEFAULT);
}
// the loop function runs over and over again forever
void loop() {
AVal0 = analogRead(AINPORT);
delay(500); // wait for a second
analogWrite(AOUTPORT, AVal0/4);
delay(500); // wait for a second
}
