<개요>
'기울어짐 센서(RB-220-07AR)'가 장착된 PCB가 기울어질 경우,
이 센서는 기울어진 방향과 정도에 따라 내부 핀을 OPEN 또는 Close 시킴
<준비물>
- RBS040206 기울어짐 센서
- 멀티미터(Short 부저)
- 점퍼 케이블
<연결 방법>
- 멀티미터를 Short 측정 부저로 설정
- 멀티미터의 양 선을 센서의 각 단자에 연결

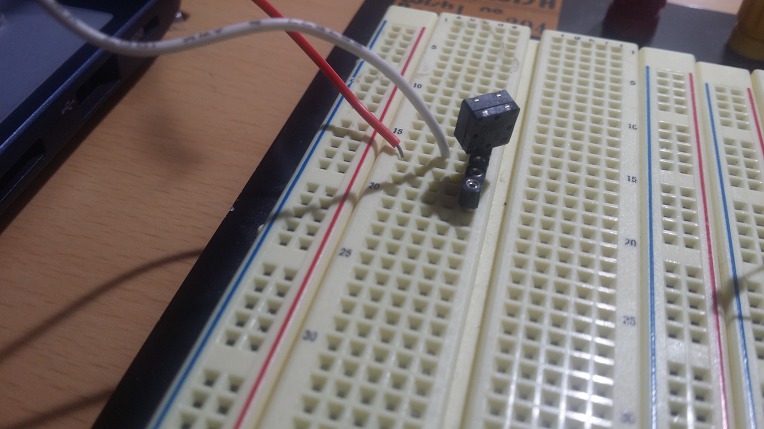

테스트 사진
* (위에서 봤을 때) 긴 방향 중 어느 한 방향으로 기울이면, 내부적으로 단락됨.
기울어짐 방향에 따른 반응을 확인할 수 있는 동영상
