기울어짐 알람(2)

<개요>

기울어짐 센서(TM1000Q)를 이용하여 특정 방향으로 기울어진 상태를 확인하고자 함.



<준비물>

• 기울어짐 센서(TM1000Q)
• 멀티미터(Short 부저)
• 점퍼 케이블



<연결 방법>

3개 리드 중 1번과 2번 또는 2번과 3번을 연결하여 센서 동작 기능 테스트





<테스트 사진>

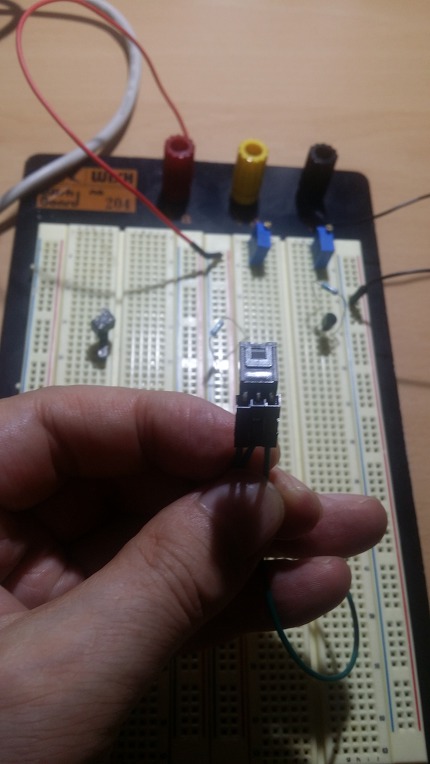

* 리드가 배열된 방향(사진 속 좌우 방향)으로 기울이면, 방향에 따라 1번과 2번 연결 또는 2번과 3번 연결이 단락됨.

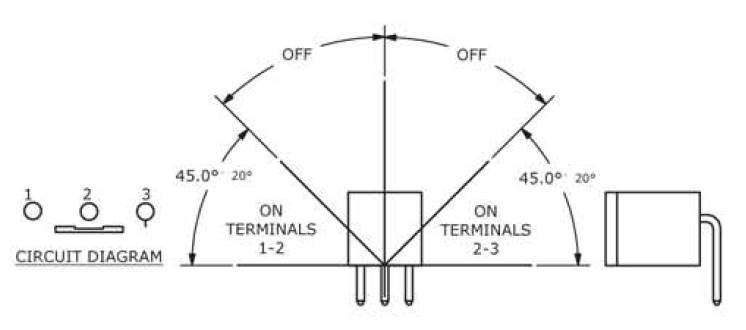

이를 데이터시트 상 그림으로 표현하면 아래와 같다.





<테스트 동영상>
