관리자를 위한 BiliMon 활용 방법

1. 하드웨어 전원 인가 및 부팅 절차

1) 현장에 설계된 전원 공급 장치(9VDC 또는 12VDC)를 BiliMon 메인 보드 전원 소켓에 연결합니다.

2) 모드 전환 스위치(GPIO 8번 핀에 연동됨)가 HIGH(오른쪽) 위치에 있는지 확인하여 와이파이(Wi-Fi) 모드로 가동시킵니다.

3) 기기에 전원이 투입되면 파란색 상태 LED가 점멸하며 센서 초기 진단을 개시합니다.



2. Wi-Fi 포털 모드 설정법

만약 등록된 무선 공유기(AP)가 없거나 연결이 상실되면, 기기는 자동으로 주변 센서 계측을 유지함과 동시에 스스로 Wi-Fi Portal (Fallback AP) 모드를 동작시킵니다.

1) 휴대폰이나 노트북의 Wi-Fi 설정 창을 열어 'BiliMon' 이라는 이름의 무선 네트워크에 접속합니다.

2) 비밀번호 입력창에 'BiliMon20!'를 입력합니다.

3) 웹 브라우저를 켜고 주소창에 'http://192.168.4.1' 을 입력하여 접속합니다.

4) 아래 이미지와 같은 프리미엄 설정 포털이 표시되면, 자동으로 주변 WiFi 목록이 탐색됩니다.

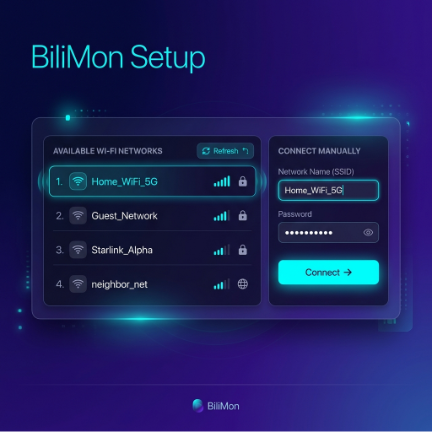

그림 1. BiliMon 무선 통신 셋업 포털 화면

5) 사용하고자 하는 공유기(SSID)를 선택하고 패스워드를 입력한 뒤, '설정 저장 및 기기 재부팅' 버튼을 누릅니다.

6) 기기가 자동으로 재부팅되며 새로운 WiFi 정보를 영구 저장하고 서버와 즉각 연동을 개시합니다.



3. Discord 및 Telegram 실시간 알람 이해하기

기기는 정상 연결 및 동작 상태 변화, 그리고 문제 포착 시 관리자 전용 텔레그램 채널과 디스코드 채널로 실시간 알림을 발송합니다.

• 기동 성공 알림: 기기가 전원에 연결되고 WiFi에 정상 연동되면, 현재 할당받은 로컬 IP와 펌웨어 버전, 그리고 I2C 버스에 잡힌 활성 센서 목록과 초기 로딩 보정 기준값을 즉시 전송합니다.

• 센서 분리 경보 (Instrument 분리 감지): I2C 버스에서 3회 이상 응답하지 않는 센서가 감지되면 즉시 경보를 울립니다.

• 실시간 계측 경보: 배터리의 전압이 급격히 드롭되거나 급상승하는 비상 상황 시에 구체적인 발생 전후의 전압/전류 변동폭을 연산하여 실시간 발송합니다.

[다중 기기 식별 팁] 펌웨어 V12 패치 이후, 모든 센서 분리/에러 및 시스템/네트워크 경고 메시지에는 기기의 고유 번호(예: ■ 기기 ID: BMG00_A6501)가 상단에 확실히 명시되어 발송되므로, 현장에 여러 기기가 설치되어 있더라도 문제의 기기를 즉각 파악할 수 있습니다.
