아두이노IDE를 이용한 Seeeduino XIAO 개발 입문

[Seeeduino XIAO 개요]

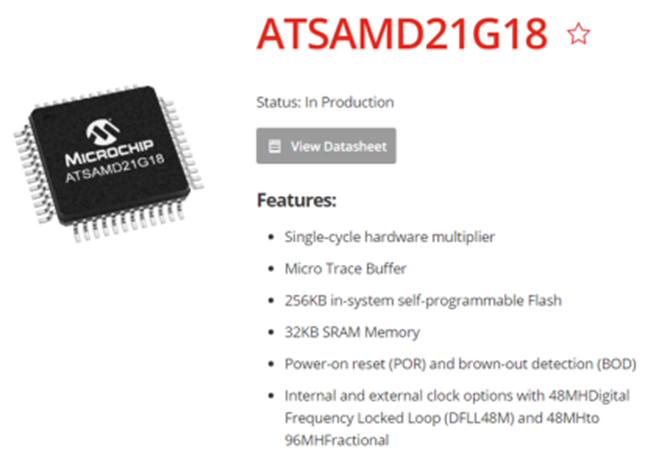

• SAMD21G18(ARM® Cortex®-M0 아키텍처)
• 256kB 플래시 메모리
• 32kB SRAM
• 12비트 ADC
• USB 컨트롤러 내장
• 아두이노(Arduino) IDE 호환
• 브레드 보드 호환
• 초소형 폼팩터

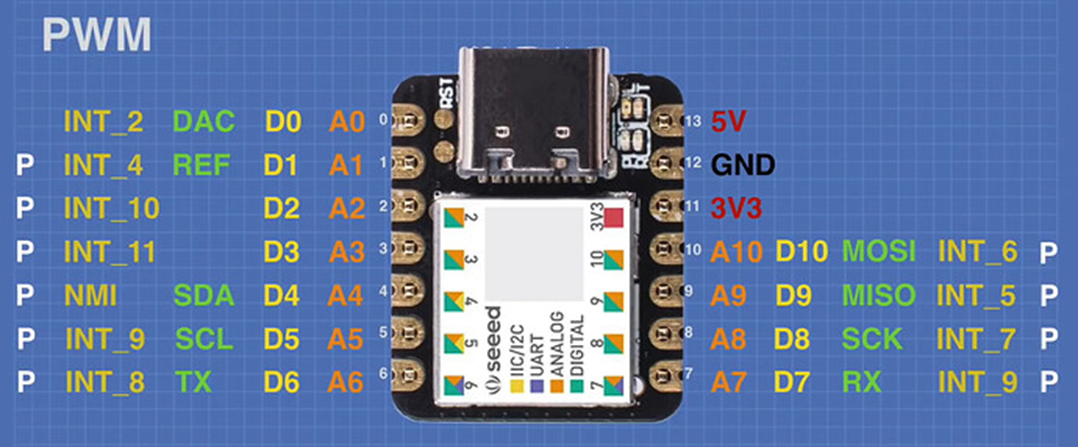

• 디지털/아날로그핀 11개
• PWM핀 10개
• DAC 출력핀 1개
• I2C 인터페이스
• UART 인터페이스
• SPI 인터페이스
• USB-C 타입

[주의 사항]

• 5V 입력전원을 사용하지만,
• 내부적으로 3.3V로 동작함.
• 입출력핀에 3.3V를 초과하는 전압이 가해지면 모듈에 오작동이 발생할 수 있음.

이미지 출처 : https://forum.seeedstudio.com/t/button-interrupt-to-turn-led-on-off-xiao/260746



[아두이노IDE 설정]

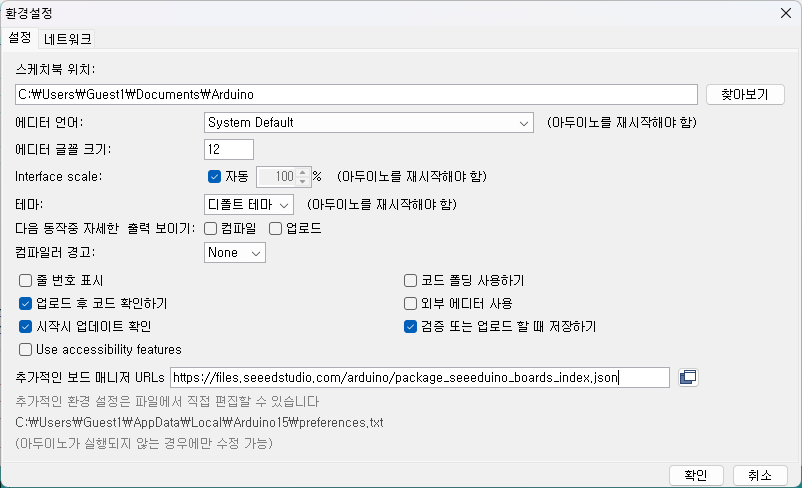

• 파일 > 환경설정(File > Preference)
• https://files.seeedstudio.com/arduino/package_seeeduino_boards_index.json

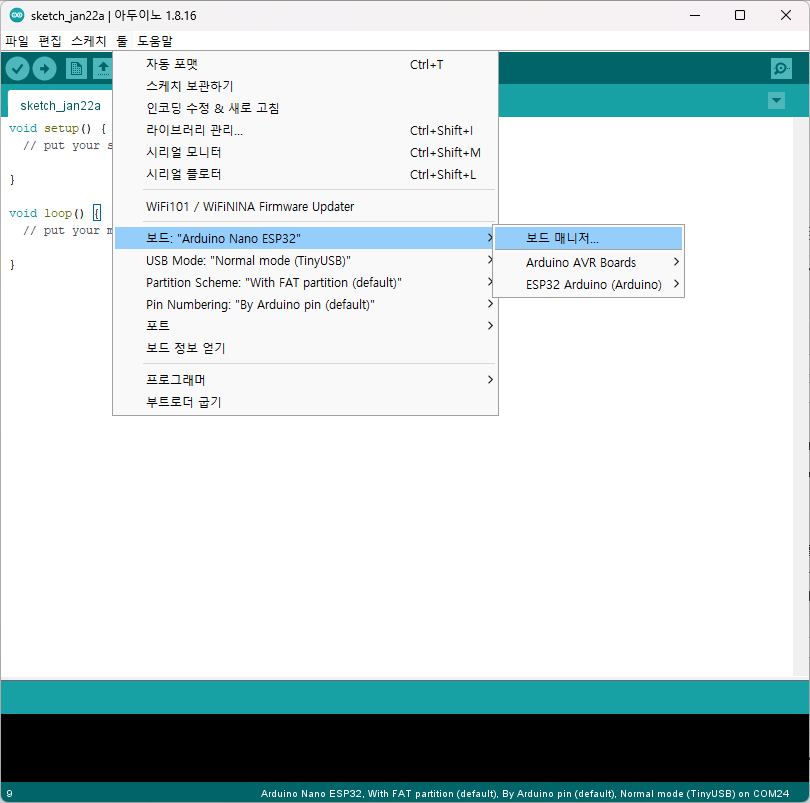

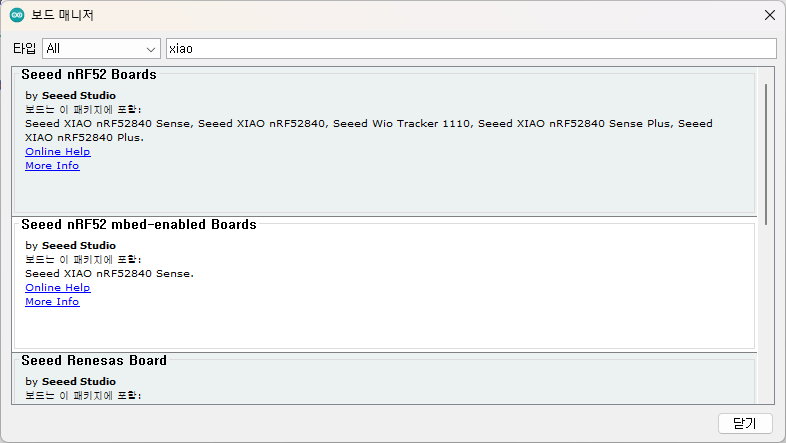

• 툴> 보드 > 보드매니저 ...

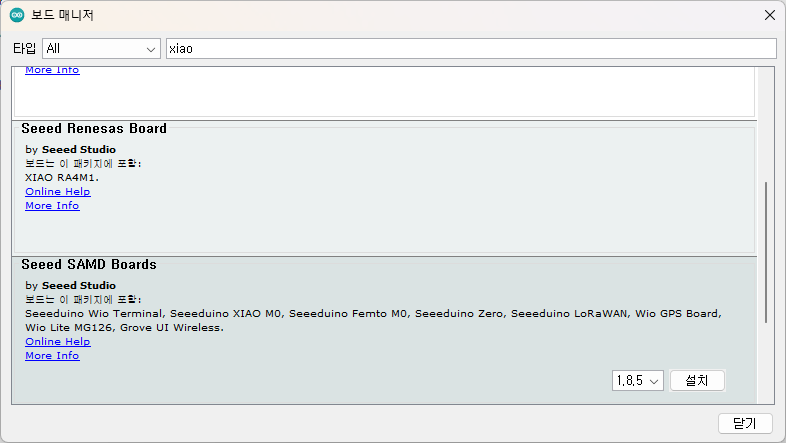

• 타입(Type)에 "XIAO" 입력

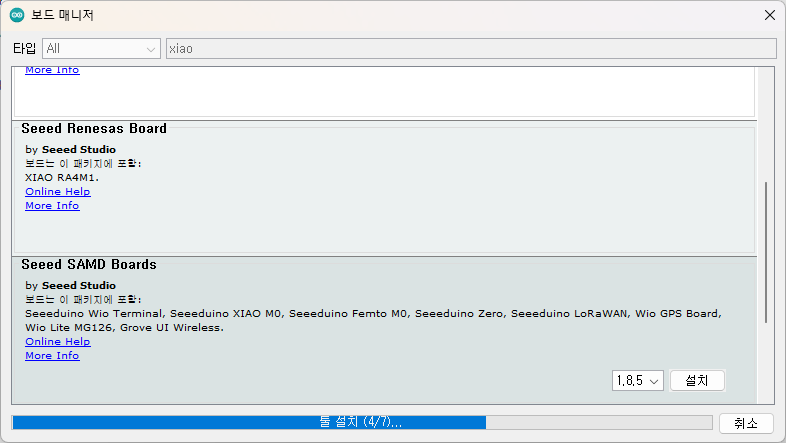

• Seeed SAMD Board 의 '설치' 클릭

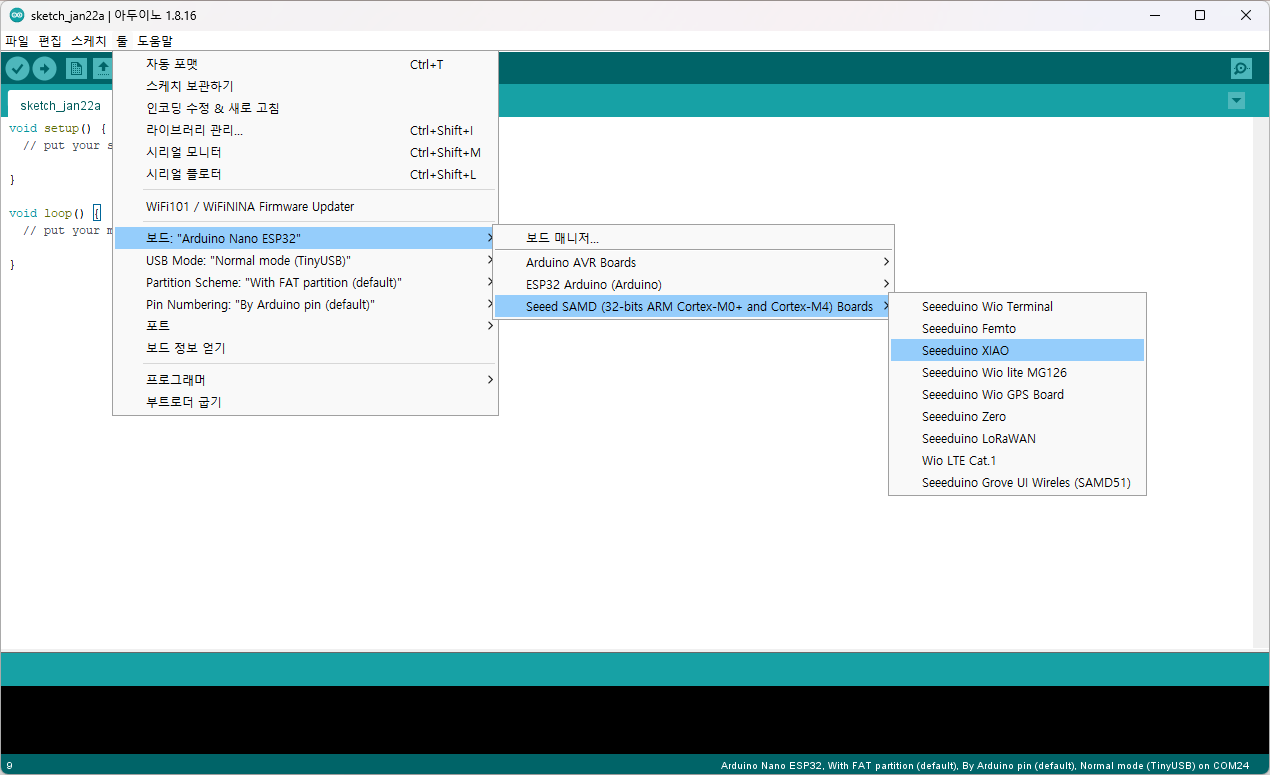

• 보드 설치 확인

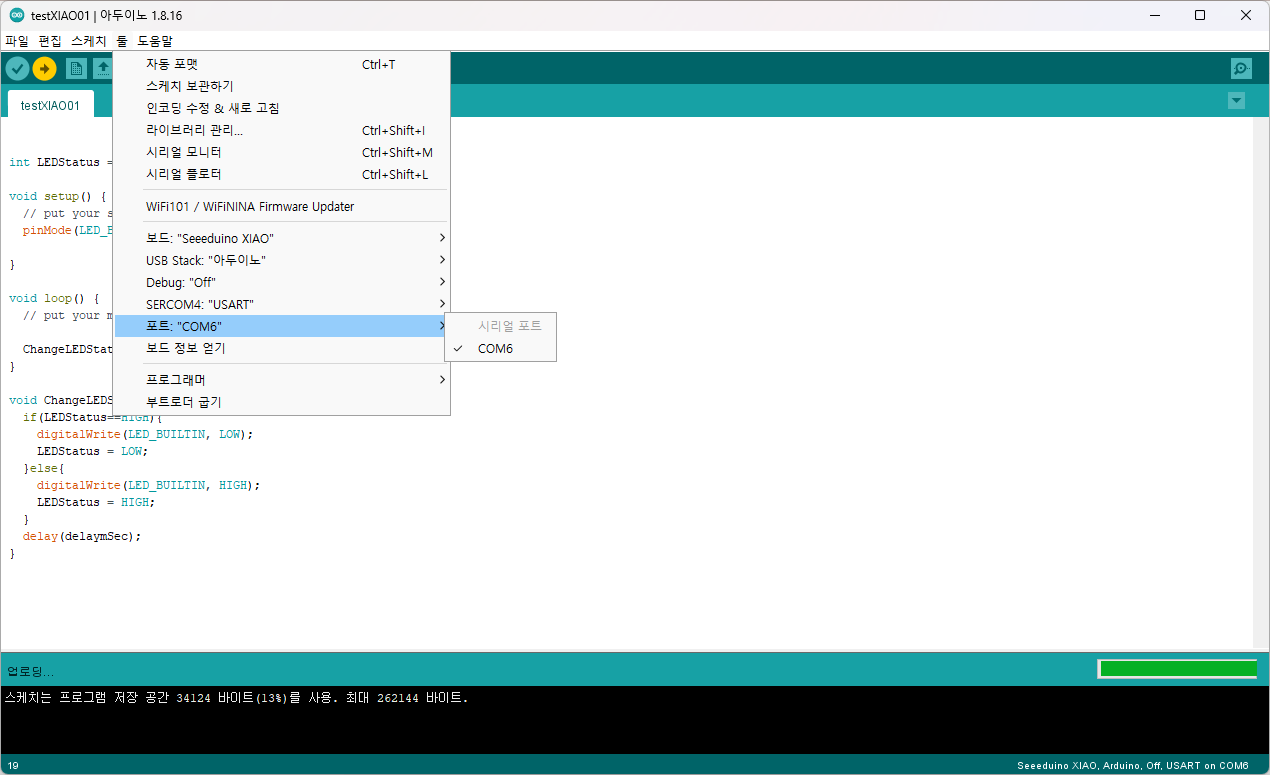

• 연결 포트 확인



[테스트 코드]

int LEDStatus = LOW;

void setup() {
  // put your setup code here, to run once:
  pinMode(LED_BUILTIN, OUTPUT);

}

void loop() {
  // put your main code here, to run repeatedly:

  ChangeLEDStatus(100);
}

void ChangeLEDStatus(int delaymSec){
  if(LEDStatus==HIGH){
    digitalWrite(LED_BUILTIN, LOW);
    LEDStatus = LOW;
  }else{
    digitalWrite(LED_BUILTIN, HIGH);
    LEDStatus = HIGH;
  }
  delay(delaymSec);
}
